A Engenharia da Pedalada Perfeita: Como Escolher e Entender o Quadro de Bicicleta Ideal para Seu Desempenho e Conforto
Ao observar uma bicicleta moderna em movimento, é fácil direcionar a atenção para os componentes mais dinâmicos do conjunto, como os trocadores de marcha de alta precisão, as suspensões pneumáticas com amortecimento progressivo ou os sistemas de freio a disco hidráulico. No entanto, sob o ponto de vista da física aplicada, da engenharia de materiais e da biomecânica esportiva, o quadro de bicicleta é o coração estrutural, a espinha dorsal e o centro gravitacional de todo o veículo. É essa peça central que conecta os sistemas mecânicos, suporta o peso do ciclista, absorve as vibrações das imperfeições do piso e transfere a potência gerada pelos membros inferiores diretamente para as rodas em forma de tração.
A escolha desatenta ou inadequada dessa estrutura tem impactos diretos na saúde, na segurança e na performance de qualquer praticante. Um chassi com geometria incorreta ou construído em material incompatível com o perfil de uso pode transformar uma atividade prazerosa em uma fonte de dores lombares crônicas, formigamentos extremos, dores articulares nos joelhos e perda severa de rendimento pedalada a pedalada. Em contrapartida, compreender a arquitetura e os fundamentos que regem esse componente é o caminho mais seguro para garantir eficiência mecânica, conforto anatômico e durabilidade operacional.
Anatomia, Geometria e Conceitos Essenciais
Para dominar a escolha da estrutura ideal, é indispensável compreender a terminologia técnica e as variáveis geométricas que regem o comportamento da bicicleta no asfalto, na terra ou na pista. A vasta maioria das bicicletas utiliza a tradicional geometria em “duplo triângulo” — frequentemente chamada de formato em diamante —, um padrão consagrado por oferecer um equilíbrio ímpar entre rigidez torcional, baixo peso e distribuição eficiente de cargas.
TUBO SUPERIOR (Top Tube)
+-----------------------+
/ \
TUBO DE / \ TUBO VERTICAL
DIREÇÃO / \ (Seat Tube)
(Head Tube) / \
+ +
\ / \
\ / \ RABIOLAS SUPERIORES
\ / \ (Seatstays)
\ / \
+-----------------------+---------+
TUBO INFERIOR MOVIMENTO
(Down Tube) CENTRAL RABIOLAS INFERIORES
(BB Shell) (Chainstays)

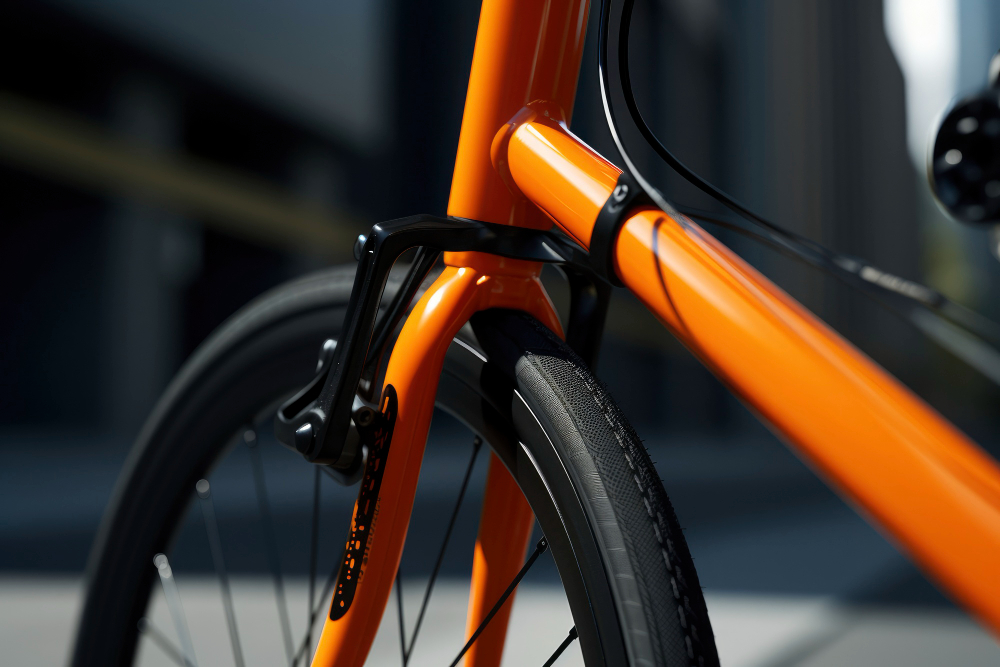

A seção dianteira da estrutura é constituída pelo tubo de direção (head tube), que abriga os rolamentos da caixa de direção e conecta o garfo ou suspensão ao resto da bike; pelo tubo superior (top tube), que dita o alcance do tronco; pelo tubo inferior (down tube), responsável pela rigidez estrutural entre a frente e a caixa do movimento central; e pelo tubo vertical (seat tube), onde é inserido o canote do selim.
A seção traseira é formada pelas rabiolas superiores (seatstays), que trabalham na absorção vertical de impactos vindos da roda traseira, e pelas rabiolas inferiores (chainstays), encarregadas de suportar a torção gerada pela tensão da corrente no momento da aceleração.
Métricas Modernas de Ajuste Biomecânico: Stack e Reach
Historicamente, o dimensionamento de um chassi baseava-se apenas no comprimento do tubo vertical, expresso em polegadas (15″, 17″, 19″) para bicicletas de montanha ou centímetros (52cm, 54cm, 56cm) para bicicletas de estrada. No entanto, com a evolução dos desenhos e a introdução da inclinação do tubo superior (sloping), essa medição isolada tornou-se imprecisa. Hoje, a engenharia biomecânica apoia-se em duas coordenadas espaciais definitivas:
-
Stack: A distância vertical exata medida a partir do centro do movimento central até a linha horizontal do topo do tubo de direção. O Stack define a altura real da frente da bicicleta, influenciando diretamente a inclinação do tronco e o conforto da coluna e dos ombros.
-
Reach: A distância horizontal calculada entre o centro do movimento central e o ponto médio do topo da caixa de direção. O Reach dita o alcance dos braços do ciclista quando ele está posicionado sobre os pedais, afetando a distribuição de peso entre as rodas dianteira e traseira.
A relação entre Stack e Reach define a postura do condutor: proporções com Stack elevado e Reach curto proporcionam uma postura mais ereta e relaxada, ideal para mobilidade urbana e cicloturismo de longa distância. Por outro lado, um Stack baixo acompanhado de um Reach longo projeta o corpo do ciclista para a frente em uma posição aerodinâmica e agressiva, voltada para corridas e busca de velocidade.
Ângulos de Direção e Traseira: Reatividade versus Estabilidade
O ângulo da caixa de direção (head tube angle) em relação ao solo exerce um papel decisivo no comportamento dinâmico do veículo. Ângulos íngremes ou fechados (entre 71° e 74°) tornam a pilotagem extremamente arisca, rápida e responsiva, permitindo mudanças abruptas de direção em cenários urbanos ou circuitos travados. Em contrapartida, ângulos relaxados ou abertos (entre 63° e 67°), comuns em bicicletas de enduro e downhill, afastam a roda dianteira do centro de massa, garantindo estabilidade em alta velocidade e confiança ao encarar descidas acentuadas.
De forma complementar, o comprimento dos chainstays altera a tração e a capacidade de aceleração. Traseiras curtas mantêm o pneu traseiro próximo do eixo de giro dos pedais, otimizando a resposta de aceleração em subidas íngremes e facilitando a elevação da roda dianteira. Traseiras mais longas ampliam a distância entre eixos, estabilizando a trajetória e suavizando o comportamento do chassi em terrenos irregulares.
Ciência dos Materiais: A Base Estrutural do Quadro de Bicicleta
A escolha do material utilizado no desenvolvimento de um quadro de bicicleta impacta diretamente no peso final, na resposta elástica diante de vibrações, na rigidez lateral e na longevidade diante do fenômeno de fadiga mecânica.
Ligas de Aço Carbono e Cromo-Molibdênio (Cr-Mo 4130)
O aço é o material mais tradicional do ciclismo global e permanece altamente valorizado por sua confiabilidade estrutural. Nas versões mais simples e acessíveis, utiliza-se o aço carbono comercial. Embora seja um material resistente e de custo reduzido, apresenta peso elevado e baixa resistência à corrosão se exposto à umidade sem proteção de pintura.
No entanto, a liga nobre de Cromo-Molibdênio (conhecida como Cr-Mo ou Chromoly 4130) representa uma evolução substancial. Ao adicionar elementos como cromo e molibdênio à composição do metal, eleva-se consideravelmente a resistência à tração e ao escoamento. Isso permite que os fabricantes reduzam a espessura de parede no meio dos tubos — processo denominado de conificação ou butting —, mantendo a espessura espessa apenas nas áreas de solda.
A maior virtude do aço Cr-Mo reside na sua excelente capacidade de flexão elástica natural. O material absorve com maestria as vibrações de alta frequência do pavimento, oferecendo uma rodagem notavelmente suave. Além disso, o aço exibe alta previsibilidade estrutural: sob impactos extremos, tende a entortar em vez de quebrar repentinamente, permitindo reparos por solda especializada em situações de emergência.
Ligas de Alumínio (6061 e 7005 T6)
O alumínio é o material mais popular e abundante do mercado moderno para bicicletas esportivas e urbanas de nível intermediário. Como o alumínio puro é demasiadamente maleável, adicionam-se elementos como magnésio, silício ou zinco para formar ligas estruturais avançadas, como as famílias 6061 e 7005.
Após a conformação e soldagem mecânica dos tubos, as estruturas de alumínio obrigatoriamente passam por tratamentos térmicos rigorosos, como o T6. Esse processo recristaliza a estrutura interna do metal, aliviando as tensões residuais provocadas pelo calor do cordão de solda e elevando a dureza final da peça.
A principal vantagem do alumínio é a sua excepcional rigidez torcional aliada ao baixo peso. Quando o ciclista aplica força máxima nos pedais em um sprint ou subida íngreme, o chassi transfere a potência com mínima flexão lateral. Sua principal limitação é a rigidez vertical: por absorver pouca vibração, transmite a dureza do piso diretamente ao corpo do praticante. Além disso, ao contrário do aço e do titânio, o alumínio possui um limite finito de fadiga mecânica, significando que o acúmulo de ciclos de tensão ao longo dos anos eventualmente levará à formação de trincas estruturais.
Fibra de Carbono e Titânio: O Topo da Performance Tecnológica
No universo de alta performance e competição profissional, a fibra de carbono e o titânio destacam-se como soluções definitivas de engenharia. A fibra de carbono é um composto não metálico formado por milhares de filamentos trançados de carbono imersos em uma matriz moldável de resina epóxi.
A propriedade fundamental da fibra de carbono é a sua anisotropia. Diferente dos metais, que possuem as mesmas propriedades mecânicas em todas as direções, o compósito de carbono permite que os engenheiros orientem as fibras de forma específica durante a laminagem. É possível construir uma peça que apresente rigidez lateral extrema na caixa do movimento central para otimizar a pedalada e, simultaneamente, complacência vertical nas rabiolas traseiras para absorver impactos do terreno. A despeito do peso extremamente reduzido e das formas aerodinâmicas fluidas, a fibra de carbono é sensível a impactos pontuais profundos (como quedas sobre pedras afiadas), que podem causar delaminação interna invisível a olho nu.
O titânio, por sua vez, é considerado o material definitivo por entusiastas que buscam longevidade ilimitada. Ele combina a leveza e a imunidade à corrosão do alumínio com a resistência e a absorção de vibrações do aço nobre. Um chassi de titânio não sofre fadiga mecânica sob condições operacionais normais e dispensa pintura externa. No entanto, o alto custo da matéria-prima e a complexidade do processo de soldagem — que exige ambiente hermético saturado de gás inerte argônio — tornam sua aquisição um investimento financeiro considerável.
Aplicações Práticas e Exemplos do Mundo Real
As escolhas de engenharia, os materiais e as decisões geométricas traduzem-se diretamente em sensações e resultados durante o uso diário da bicicleta. Analisar cenários reais ajuda a compreender como a teoria impacta o cotidiano dos ciclistas.
Cenário 1: O Desafio da Comutação Urbana Diária
Considere o caso prático de Carolina, que utiliza a bicicleta todos os dias para percorrer 10 quilômetros até o trabalho em uma grande cidade. Seu percurso diário inclui trechos de asfalto remendado, paralelepípedos, tampas de bueiro desniveladas e pequenas subidas urbanas.
Se Carolina optar por utilizar um chassi esportivo ultra-rígido de alumínio voltado para corridas de estrada, com Stack baixo e ausência de furações para acessórios, ela enfrentará sérios problemas de conforto e praticidade. A posição curvada forçará a região lombar e cervical, a rigidez do alumínio transmitirá os impactos dos paralelepípedos aos punhos, e a ausência de roscas de fixação a obrigará a carregar todo o peso dos pertences em uma mochila nas costas, aumentando a fadiga e o suor.
Por outro lado, se a escolha for uma estrutura urbana de geometria endurance em aço Cromo-Molibdênio ou alumínio conforto com Stack elevado, a rotina muda completamente. O chassi absorve as imperfeições da via, a postura ereta amplia a visão sobre o trânsito e as furações integradas permitem instalar um bagageiro fixo, transferindo a carga das costas diretamente para a estrutura da bicicleta.
Cenário 2: O Desempenho em Trilhas de Mountain Bike
Imaginemos agora o cenário de Roberto, um praticante de Mountain Bike em trilhas técnicas com raízes, pedras e curvas fechadas. Em trechos de alta exigência, as forças laterais aplicadas sobre as rodas e o pedivela exigem máxima integridade do chassi.
Se a bicicleta de Roberto utilizar um chassi antigo de entrada com caixa de direção reta e eixos tradicionais de blocagem rápida (quick-release), o conjunto sofrerá flexão lateral em curvas acentuadas, transmitindo uma sensação de imprecisão na pilotagem. Quando ele migra para um chassi moderno com caixa de direção cônica (tapered), eixos passantes reforçados (thru-axles de 12mm na traseira) e movimento central de grande diâmetro, a rigidez torcional do conjunto salta expressivamente. O veículo obedece instantaneamente aos comandos de direção, mantendo a linha escolhida com total estabilidade.
Vantagens, Limitações e Tabela Comparativa de Materiais
A escolha do chassi ideal envolve equilibrar custos, peso, conforto e durabilidade. A tabela a seguir sintetiza as principais características dos materiais disponíveis no mercado:
| Material Estrutural | Peso Relativo | Absorção de Vibrações | Rigidez Lateral | Durabilidade à Fadiga | Aplicação Recomendada |
| Aço Carbono | Elevado | Moderada | Média | Elevada (Sensível à oxidação) | Transporte urbano básico e uso utilitário de baixo custo. |
| Aço Cr-Mo 4130 | Médio | Excelente | Alta | Muito Alta (Aceita reparos de solda) | Cicloturismo, Gravel, mobilidade urbana e uso severo. |
| Alumínio 6061/7005 | Baixo | Baixa a Média | Muito Alta | Média (Limite de fadiga finito) | Mountain Bike recreativo, ciclismo de estrada e uso geral. |
| Fibra de Carbono | Mínimo | Customizável na laminação | Extrema | Alta (Sensível a impactos diretos) | Competição de estrada, Cross-Country e busca por performance. |
| Titânio | Baixo | Excelente | Alta | Ilimitada (Imune à corrosão) | Projetos personalizados de longa duração e expedições extremas. |
Cuidados de Engenharia, Inspeção e Manutenção Preventiva
Mesmo as estruturas mais resistentes exigem cuidados periódicos para manter a integridade operacional e a segurança do ciclista. A fadiga mecânica e o acúmulo de estresse são fenômenos silenciosos que podem ser detectados preventivamente antes que ocorra uma falha crítica.
+--------------------------------------------------------------------------+
| ROTEIRO DE INSPEÇÃO E MANUTENÇÃO |
+--------------------------------------------------------------------------+
| 1. Limpeza e Lavagem: Utilize água e sabão neutro para remover lama e |
| graxa acumuladas nas regiões de solda e junções dos tubos. |
| 2. Inspeção de Pontos Críticos: Verifique visualmente a caixa de |
| direção, a caixa do movimento central e o aperto do canote. |
| 3. Controle de Torque: Utilize torquímetro para respeitar os limites |
| de aperto especificados pelos fabricantes em cada parafuso. |
| 4. Teste Auditivo na Fibra de Carbono: Dê leves toques com uma moeda |
| ao longo do tubo para identificar áreas com som abafado ou oco. |
+--------------------------------------------------------------------------+
O Controle Rigoroso de Torque nos Parafusos
Um dos erros mais comuns e danosos cometidos em oficinas e em manutenções caseiras é a aplicação de torque excessivo nos parafusos de fixação. O aperto exagerado da abraçadeira do canote de selim ou dos suportes de caramanhola pode esmagar a parece fina dos tubos metálicos ou criar pontos de esmagamento nas tramas de fibra de carbono. A utilização de uma chave dinamométrica (torquímetro) ajustada rigorosamente conforme as especificações do fabricante (geralmente entre 4 Nm e 6 Nm para peças finas e componentes de carbono) é fundamental para prevenir microfraturas.
Diagnóstico de Danos e Inspeção Visual
Nas bicicletas fabricadas em aço ou alumínio, é recomendável realizar limpezas periódicas e inspecionar os cordões de solda, especialmente nas proximidades da caixa de direção e do movimento central. O surgimento de linhas finas na tinta que acompanham o desenho da solda ou o aparecimento de oxidação localizada podem indicar o início de uma trinca por fadiga.
Nas estruturas de fibra de carbono, batidas contra rochas ou quedas podem causar a delaminação das camadas internas do tecido epóxi sem deixar marcas evidentes no verniz externo. O “teste da moeda” é uma estratégia empírica eficaz para diagnóstico: ao dar pequenos toques com uma moeda ao longo da extensão do tubo, o som emitido deve ser seco e cristalino. Se o tom do estalo mudar repentinamente para um som abafado ou oco, há uma forte indicação de delaminação estrutural interna. Nesse cenário, o equipamento deve ser submetido imediatamente à avaliação de um especialista em reconstrução de compósitos.
Conclusão: A Base Insubstituível para Sua Jornada Ciclística
Ao analisar a profunda interação entre física, metalurgia e biomecânica, fica evidente que o quadro de bicicleta é muito mais do que um mero suporte passivo para rodas e marchas. Ele é a fundação mecânica de toda a experiência sobre duas rodas, responsável por ditar a eficiência com que o corpo transforma energia em movimento, a capacidade de proteger suas articulações contra impactos contínuos e a precisão do controle oferecido nas curvas e descidas mais exigentes.
Não existe um material ou uma geometria universalmente superiores que atendam a todos os perfis de praticantes. O chassi perfeito para um ciclista urbano focado em durabilidade e transporte de cargas será substancialmente diferente daquele exigido por um atleta focado em reduzir gramas em uma subida acentuada de montanha. A chave para a escolha correta reside no entendimento claro das suas necessidades de uso, na análise das suas medidas corporais — idealmente acompanhada por um estudo profissional de Bike Fit — e no respeito ao seu orçamento.
Ao investir no dimensionamento geométrico correto para a sua anatomia, escolher o material mais alinhado aos seus objetivos e adotar uma rotina constante de manutenção e inspeção preventiva, você garante uma base mecânica sólida, segura e altamente durável. Dessa forma, cada quilômetro pedalado será aproveitado com máxima eficiência, conforto biomecânico e total tranquilidade.
